辦公室中央空調安裝的詳細流程介紹

瀏覽： | 日期：2016-11-21 10:05:27 | 作者： 嵐禾辦公空間設計

　　中央空調相較于傳統的分體式空調，具有節約空間，美觀，溫度均勻舒適等諸多優勢，但中央空調的安裝是復雜的，下面嵐禾設計為大家介紹，辦公室中央空調安裝的詳細流程：

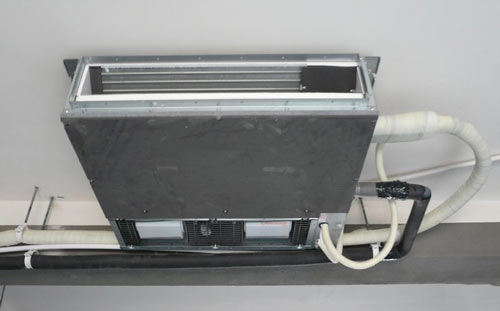

　　1：室內機安裝



　　01：室內機離房頂距離不得小于1公分，避免機器運行時與墻頂產生共振；


　　02：室內機吊裝需考慮千分之五的坡度，接冷凝水的一側要稍微低一些，避免冷凝水排不出去。

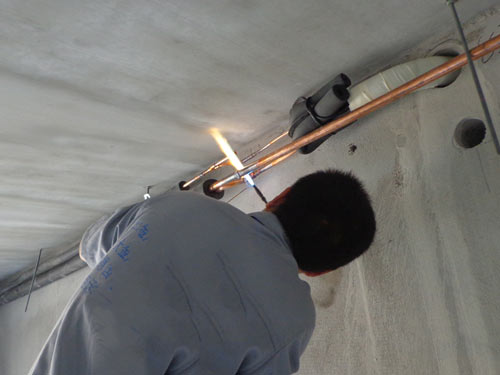

　　2：冷媒管安裝



　　01：有的焊接點應該是銅管與分歧管的連接處進行焊接，不存在銅管與銅管焊接;


　　02：在焊接過程中必須在銅管內沖入氮?dú)?充氮焊接工藝)，使銅管內部沒有空氣，避免焊接使內壁結炭，對正式運轉時入壓縮機產生故障;


　　03：焊接完成后應該用高壓氮?dú)膺M(jìn)行管內吹灰，保持銅管內清潔。

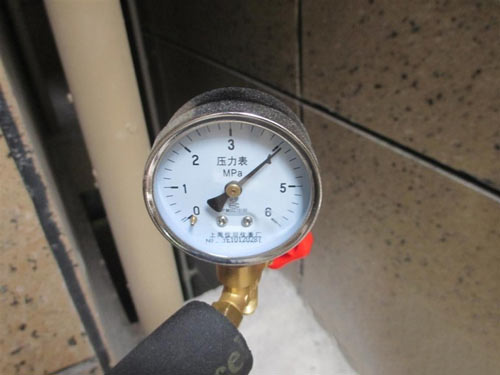

　　3：充氮保壓



　　01：這是焊接完成后必須對銅管進行的壓力測試，往銅管內充入一定壓力的氮?dú)膺M(jìn)行保壓，一般壓力測試時間為24小時;


　　02：需要特別說明：使用R410冷媒，需保持管內壓力為40公斤，R22冷媒則需要保持管內壓力為20公斤【此處僅供參考，按照實際為準】;


　　03：氮?dú)馐嵌栊詺怏w，膨脹系數小，幾乎不存在由于熱脹冷縮而產生的壓力變化，如果測試過程中壓力表有下降，則應該檢查冷媒管焊接是否有問題。

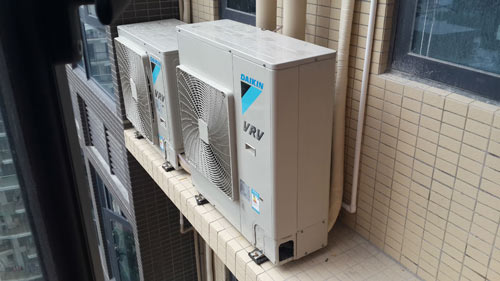

　　4：室外機安裝



　　做到外機風扇出風口必須在50公分內無遮擋物，所有落地腳必須安裝減震墊，不可有松動，保證外機運轉正常，之后在連接室內冷媒管即可。

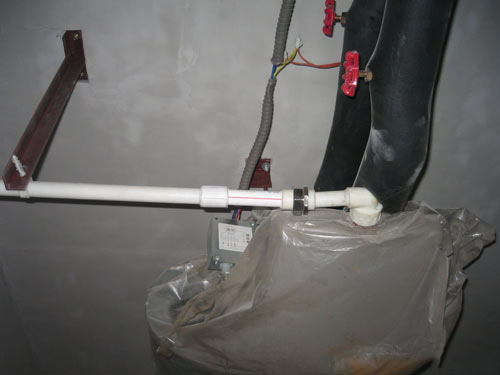

　　5：排水管安裝



　　01：室內機與冷凝水管采用專用排水軟管連接，且該軟管連接時不能彎曲，軟管與內機使用卡扣緊固，不能膠粘;


　　02：室內機排水軟管必須單獨保溫，冷凝水管保溫時，保溫材料開口處盡量朝上，且粘接好;


　　03：室內機冷凝水排水管采用PVC-U給水管，且必須要有1/100的坡度;


　　04：冷凝水排水管的最高處必須做通氣孔，以便冷凝水順利流出室內機和冷凝水管;


　　05：室內機及冷凝水管吊裝完畢后，在裝修吊頂前對每臺室內機進行排水試驗，確保冷凝水能夠順利從指定點排出。

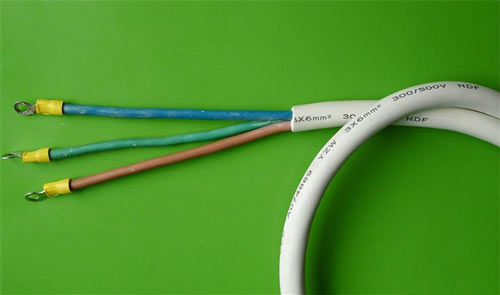

　　6：電源線、控制線安裝



　　01：三相電源線必須使用國標5芯線，單相電源線必須使用國標3芯線，室內機電源線線徑不小于Ф2.5mm，同一系統的室內機使用一個空開，一個室外機模塊使用一個空開;


　　02：設備與電源線連接時采用壓線端子連接,且確保無虛接，電源線線色必須符合國標，三相電室外機禁止零線單獨接入空開。


　　7：抽真空、補充制冷劑



　　外機安裝完畢后在充填冷媒前需要對冷媒管進行抽真空，把管內的空氣抽出，保持管內干燥、無水分，否則空氣和水會與冷媒混合產生冰晶，嚴重的會造成設備損壞；


　　規范：冷媒管需要連接上外機后進行操作，抽真空的時間一般多聯機不少于兩小時，一拖一風管機不少于20分鐘。

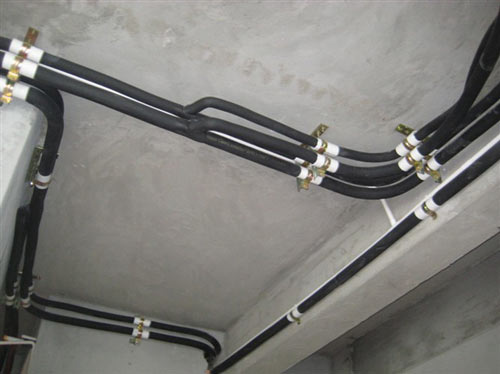

　　8：室外機管路保護


　　室內外機運行正常后，且符合設計要求，然后包裝室外機連接管道，封堵室外機與銅管、線管的連接處。

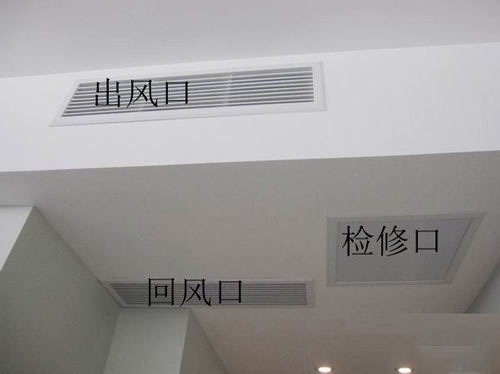

　　9：風口測量安裝



　　回風口：中央空調通常將回風口與檢修口安裝在一起，風口尺寸必須與內機回風口吻合，不能出現錯位情況，這樣才可以達到最佳回風量;并保證有足夠的維修空間;


　　出風口：出風口一定不能裝在燈帶附近(理由：如果出風口前有燈帶，會造成空調在制熱時遮擋出風，而熱空氣是往上的，使得熱空氣滯留房間的上部，從而整個活動空間感覺熱量不足，需很長時間才能有熱感覺。)


　　10：系統調試及運行參數測定


　　01：空調上電之前務必先測量電源電壓;若電壓正常，則分別對室內、外機上電，設定地址;


　　02：裝上風口，室內機出風口采用ABS材質弧形葉片風口或者木質風口;


　　03：關閉室內房間門、窗;用測試模式，開啟所有室內機,保持測試運行30分鐘，記錄空調室內機出、回風溫度等運行參數。


　　本次辦公室中央空調安裝流程介紹完畢，希望嵐禾設計的介紹可以幫助到需要的朋友們，若是介紹中出現偏差，請大家諒解。
